ボート用の魚探は、gamin STRIKER Plus 4cv を使っていました。

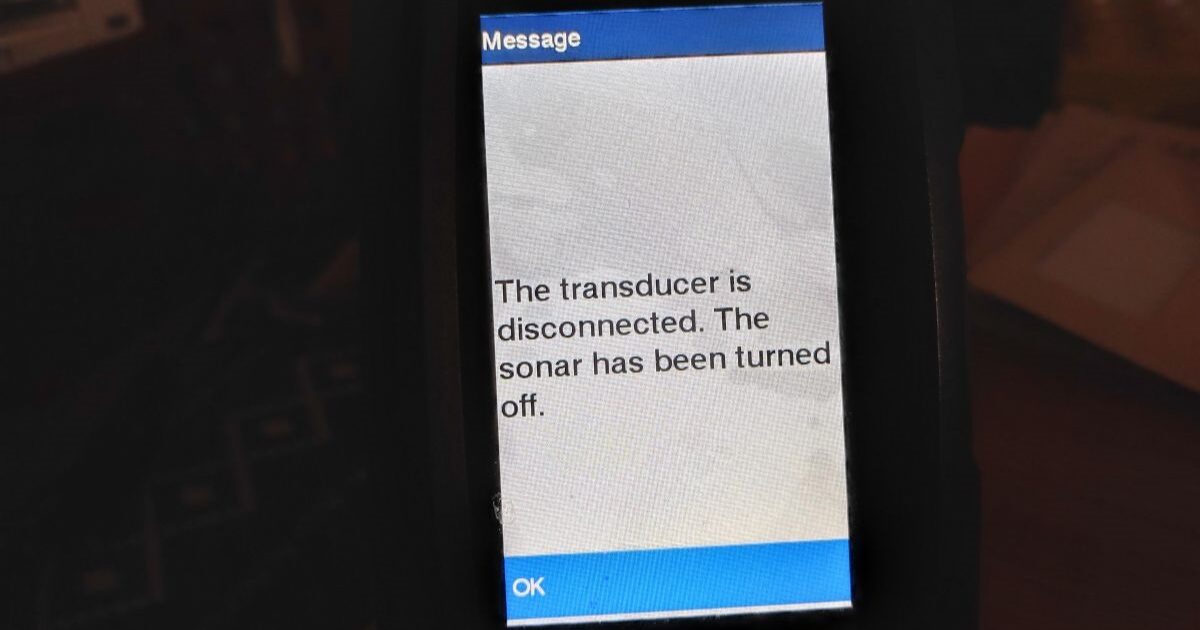

ところが、数回前から、以下のようなエラーが出て、クリアビューや分割画面の一部が見えなくなる症状が出ました。
原因が分からなかったのですが、だんだんエラー画面が出る回数が増えてきました。
最初はコネクター部分の接触不良かなと思って掃除をしてみたのですが改善しません。
色々触っていると、コネクター部分のケーブルを曲げるとエラーが出るようです。
ケーブルが悪いのであれば、この動画のようにケーブルを交換すれば回復するかもしれません。
このままオークションで売って新しいのを購入する方法も考えましたが、多くのポイントも入っているので修理するのが一番です。
修理に必要なもの
修理することに決めて、振動子変換ケーブル 8pin 振動子→4pin本体と熱収縮チューブを購入しました。
GARMIN GARMIN(ガーミン) 振動子変換ケーブル 8pin 振動子→4pin本体 : ネオネットマリンYahoo!店 - 通販 - Yahoo!ショッピング
●このアダプターケーブルを使用して、8ピン振動子を互換性のある4ピン振動子端子に接続します。●4ピンケーブルですが、STRIKERシリーズ、ECHOMAPシリーズ等の4ピンの差し込み口にご利用いただけます。
store.shopping.yahoo.co.jp
Amazon.co.jp: BTtime 熱収縮チューブ 100個入 ４サイズ 透明末端コネクタ 圧着端子 半田スリーブ 防水ハンダスリーブ 電気絶縁 電子 船舶 工業用（白/赤/青/黄） : 産業・研究開発用品
Amazon.co.jp: BTtime 熱収縮チューブ 100個入 ４サイズ 透明末端コネクタ 圧着端子 半田スリーブ 防水ハンダスリーブ 電気絶縁 電子 船舶 工業用（白/赤/青/黄） : 産業・研究開発用品
amzn.to
ケーブルの取り換え

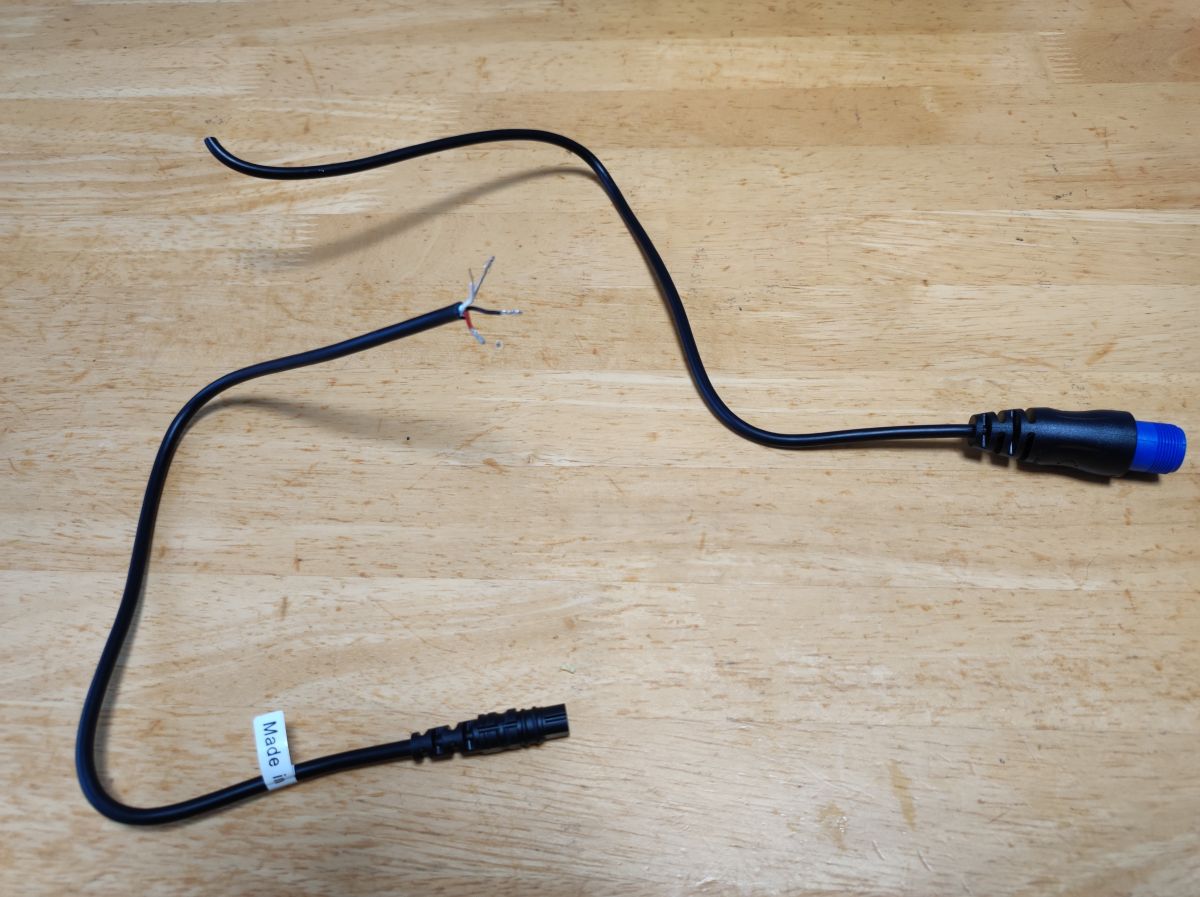

購入したケーブルを切ります。

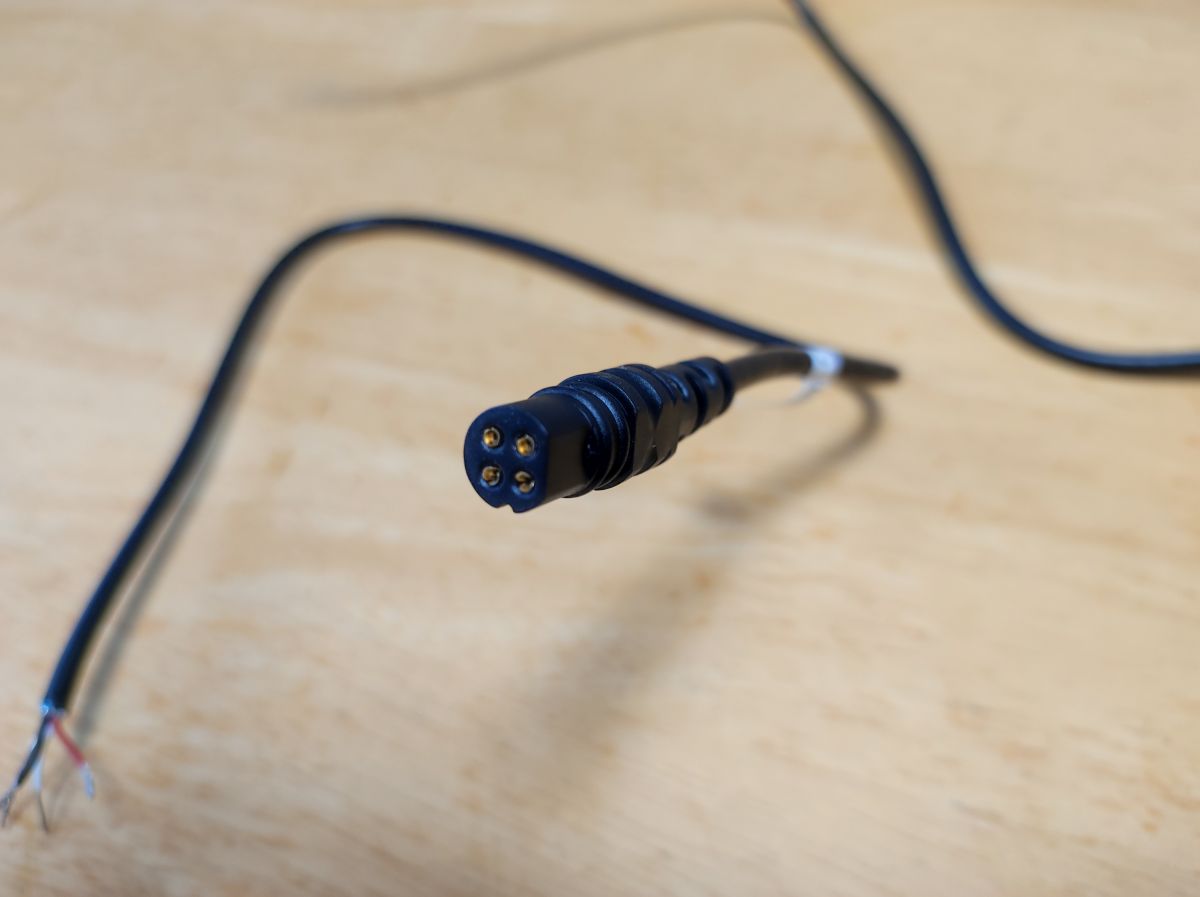

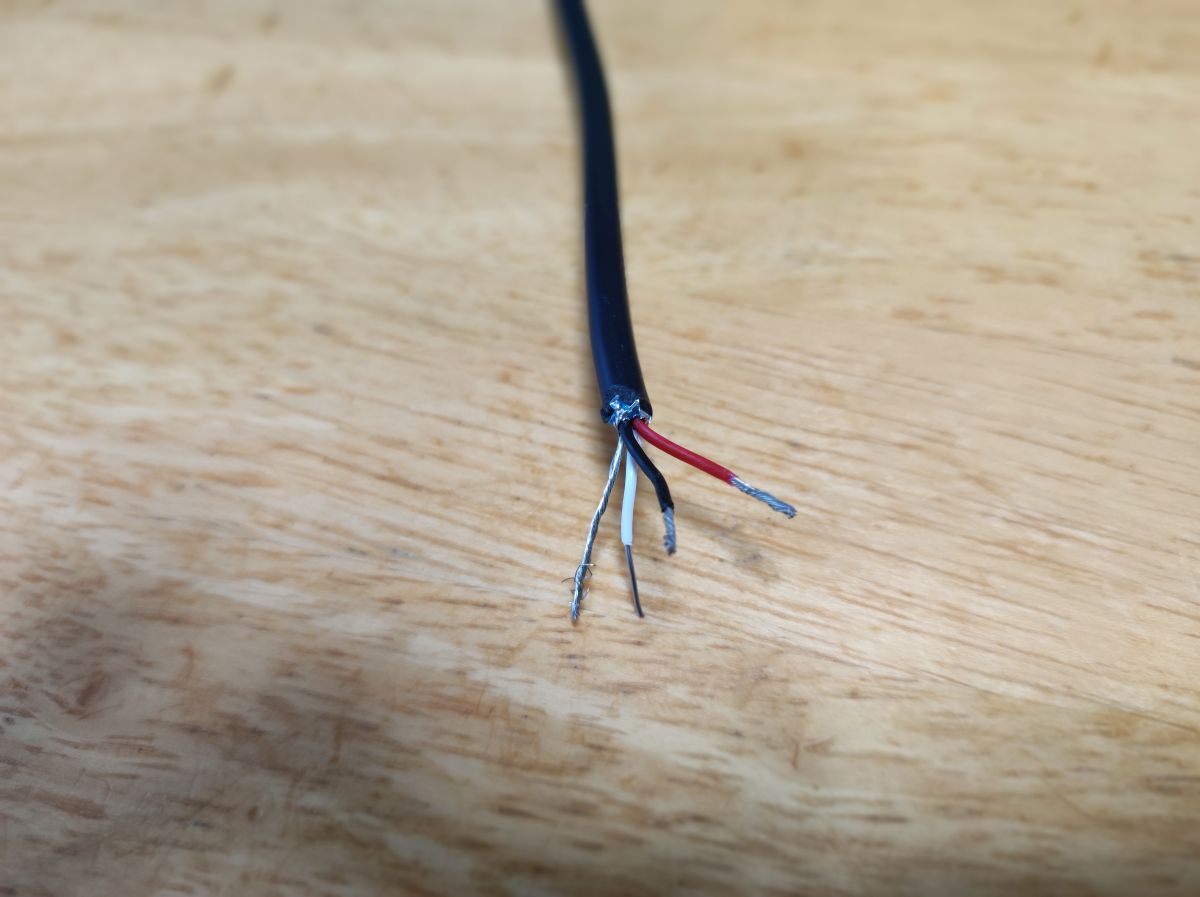

4ピン側のケーブルだけを使います。裸線、白、赤、黒の４本でした。
振動子側のケーブルも同じように切りました。配線の色は同じでした。

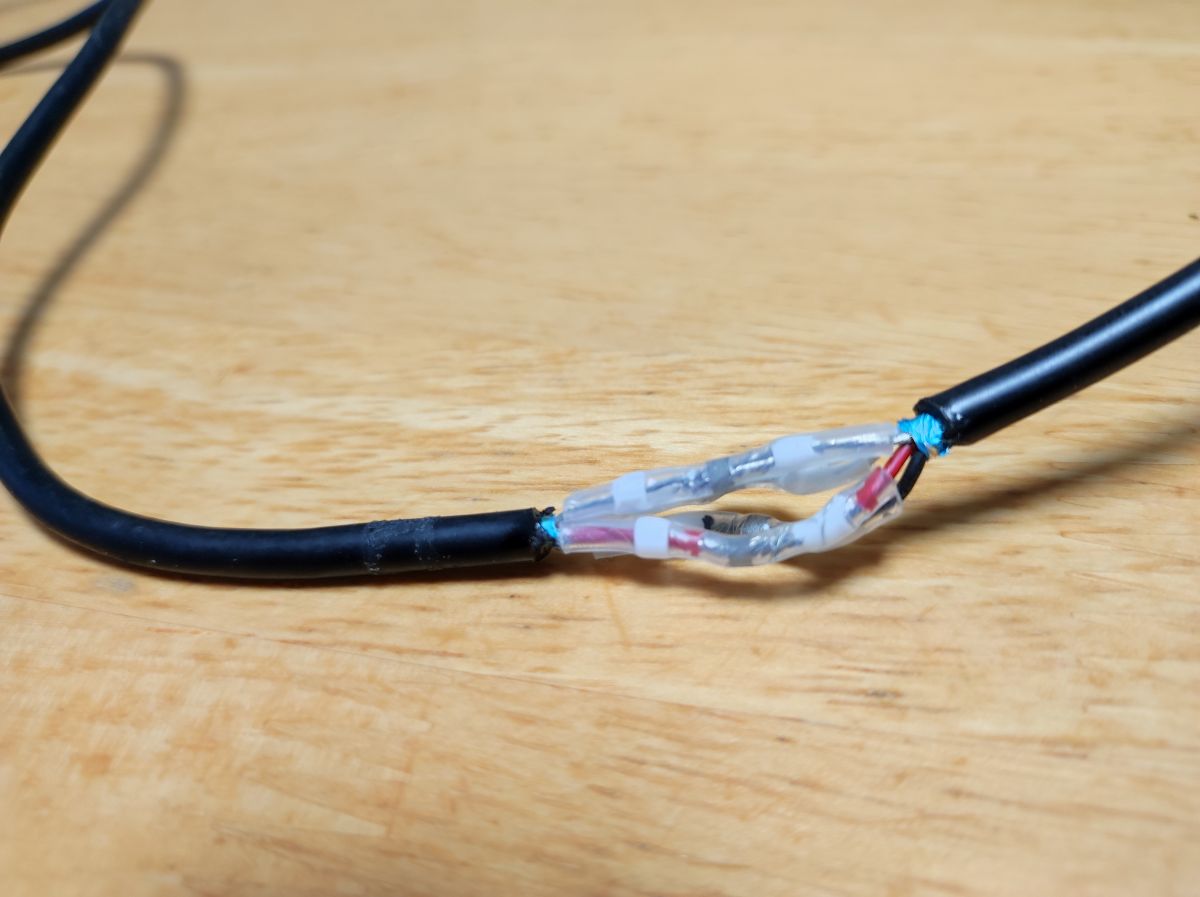

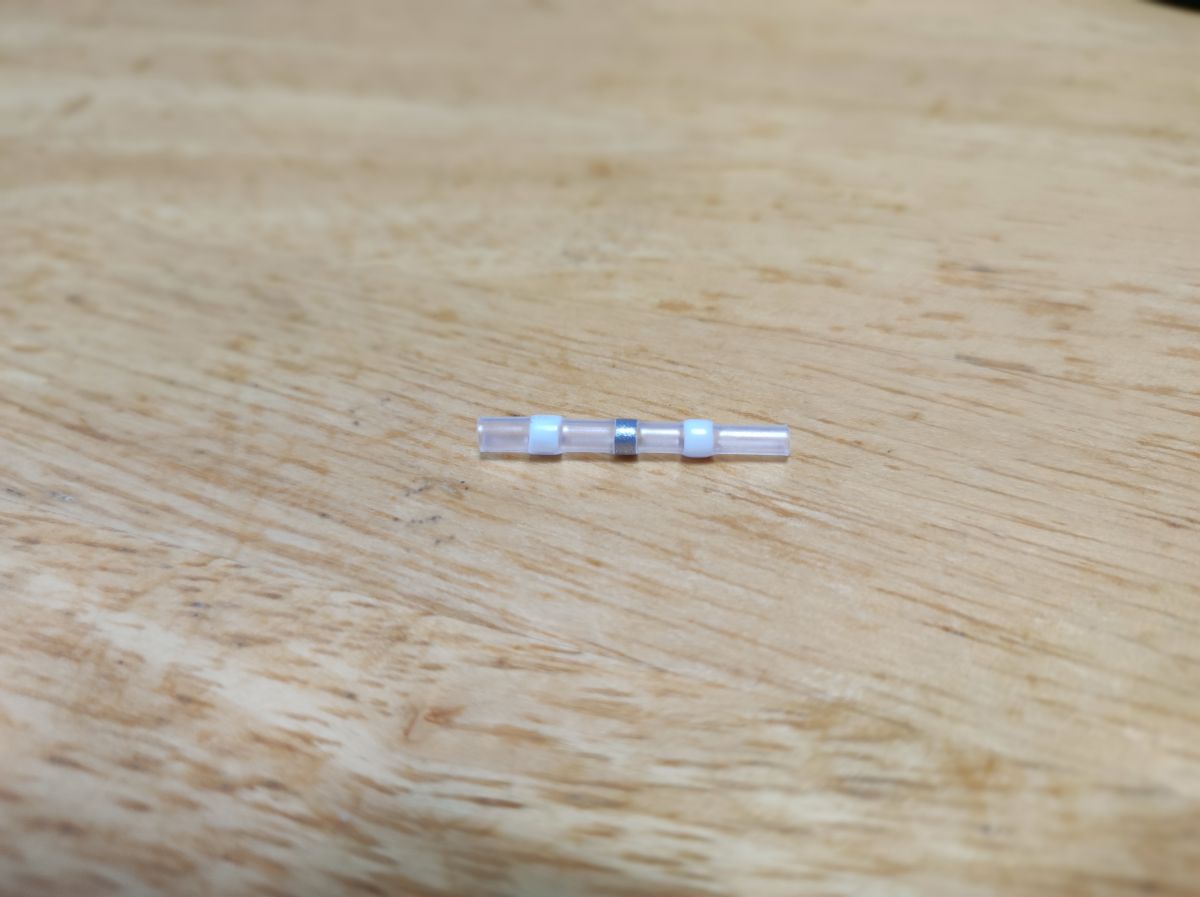

熱収縮ケーブルを差し込んで、ライターで熱して接続します。

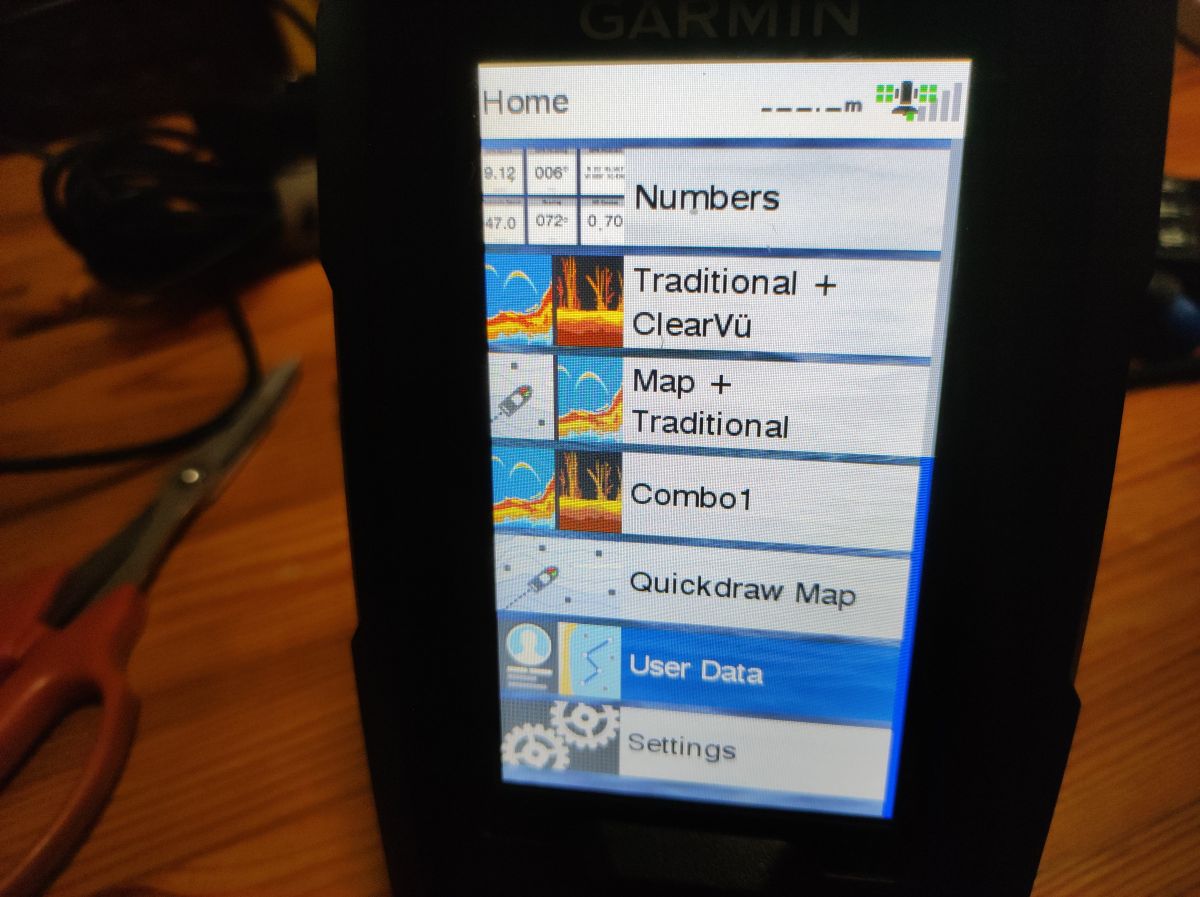

接続後、魚探の画面をチェックしたところ正しく表示されていました。
